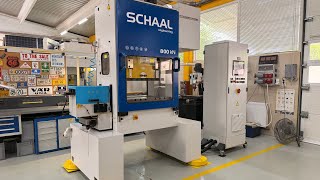

El bastidor y las guías de esta unidad están construidos para la repetibilidad: un bastidor rígido de dos columnas en O de fundición amortiguadora de vibraciones, con el carro alojado en guías de rodillos de 6 puntos sin juego. La fuerza se transmite mediante accionamiento por volante con combinación neumática de embrague y freno. El año de fabricación es 2001. Control y protección - sistema electrónico de control Unidor que proporciona precisión de carrera repetible y puesta a punto rápida; dispositivo integrado de seguridad de la herramienta que protege las matrices frente a daños causados por fallos de avance o por un posicionamiento incorrecto de la pieza, lo que reduce los tiempos de parada y los costes de utillaje. Datos principales - fuerza de prensado 800 kN (80 toneladas); 60 – 320 min⁻¹; carrera del carro regulable 8 – 80 mm; ajuste del carro 80 mm; superficie del carro 700 × 500 mm; placa de sujeción 830 × 700 mm con 80 mm de espesor; abertura de mesa 500 × 200 mm; paso libre de alimentación del fleje 120 ± 40 mm; potencia de accionamiento 21.5 kW; peso 8,000 kg; superficie ocupada 1,500 × 2,000 mm con una altura de 2,885 mm. La alimentación automática del fleje corre a cargo del alimentador de pinza SZV 302, para fleje de 10 – 270 mm de ancho y 0 – 4 mm de espesor. Schaal SEP 80, n.º de ref. 14126.
