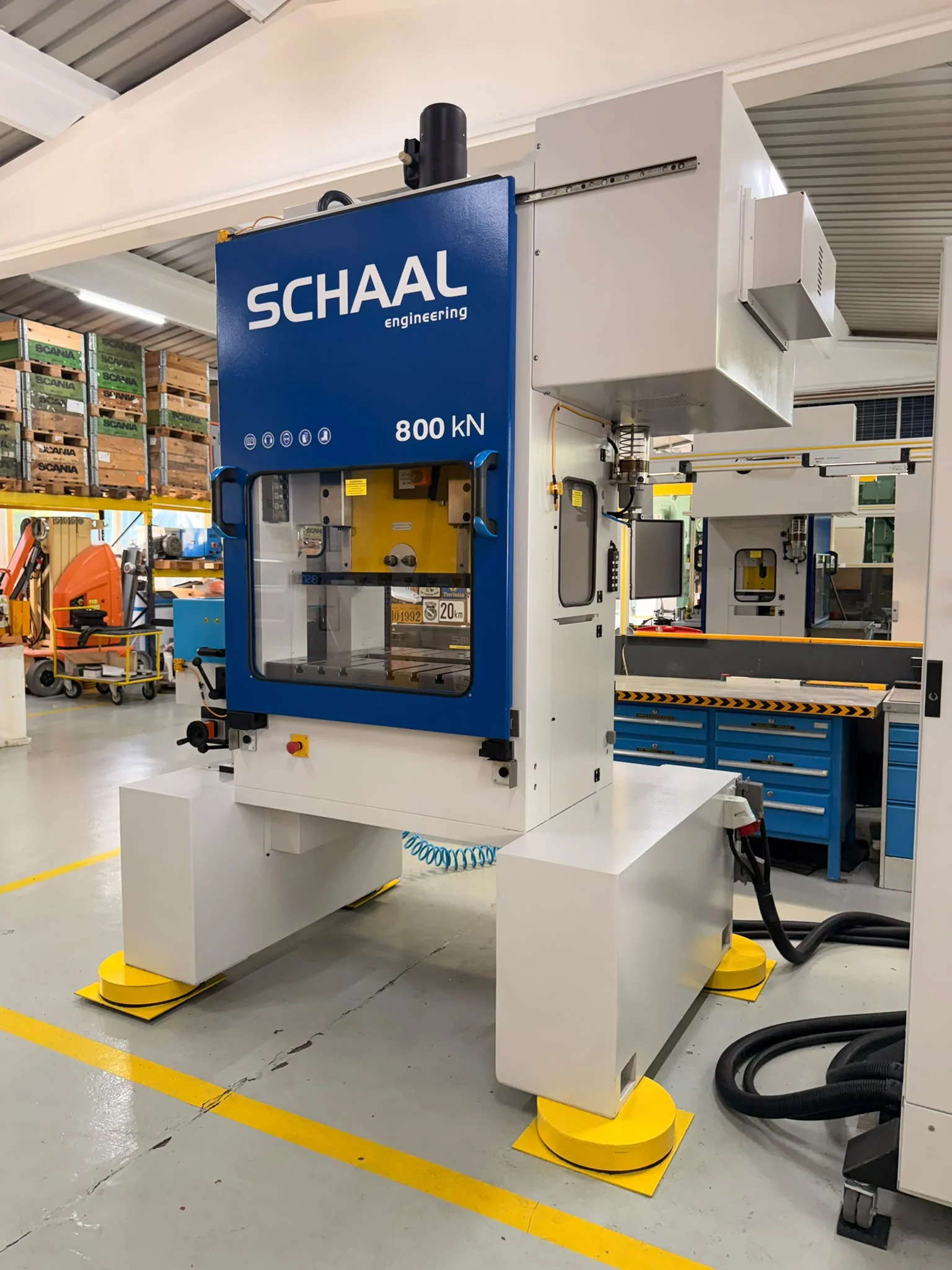

Schaal SEP 80 SZV 302 Ref. 14126

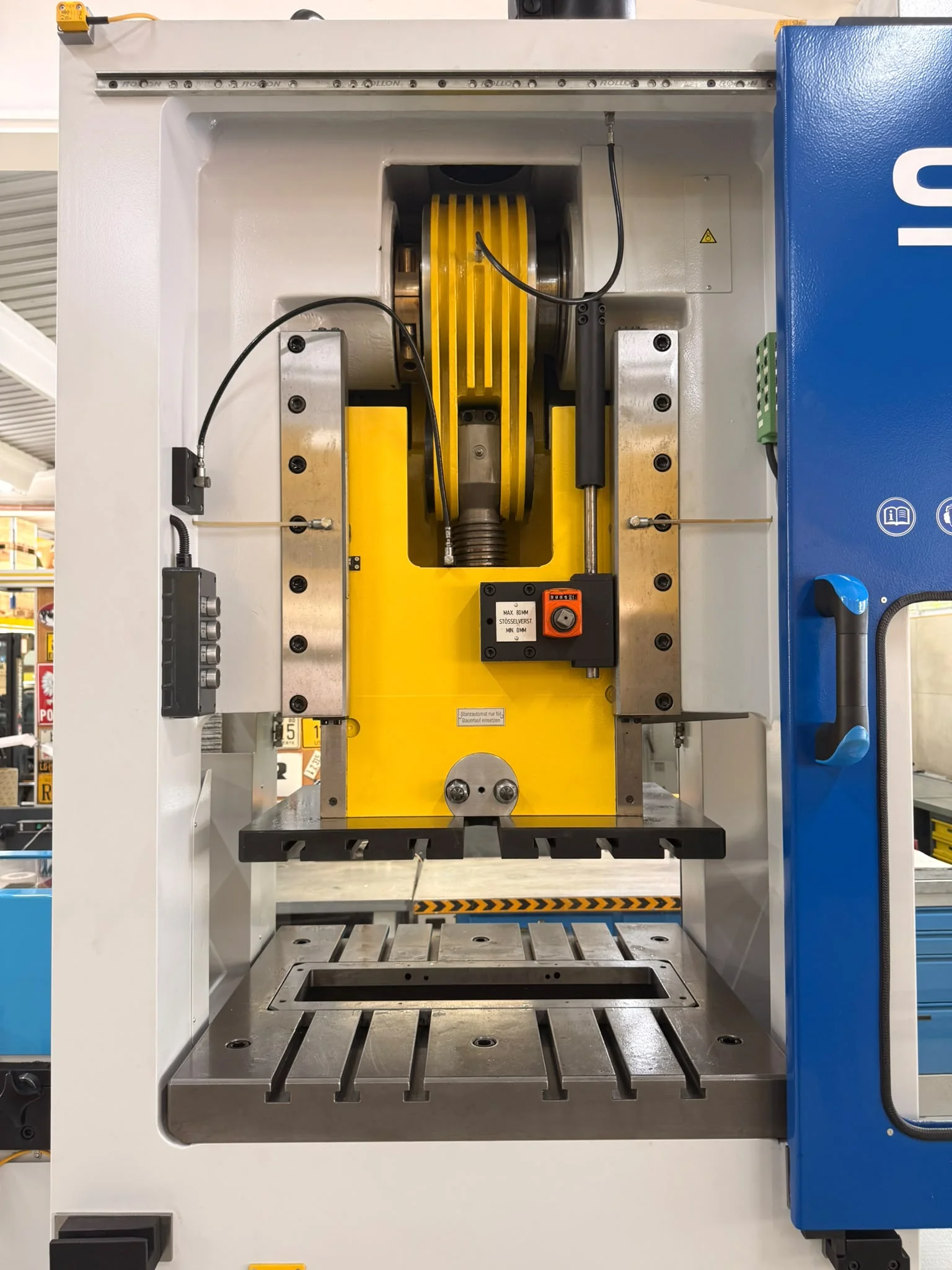

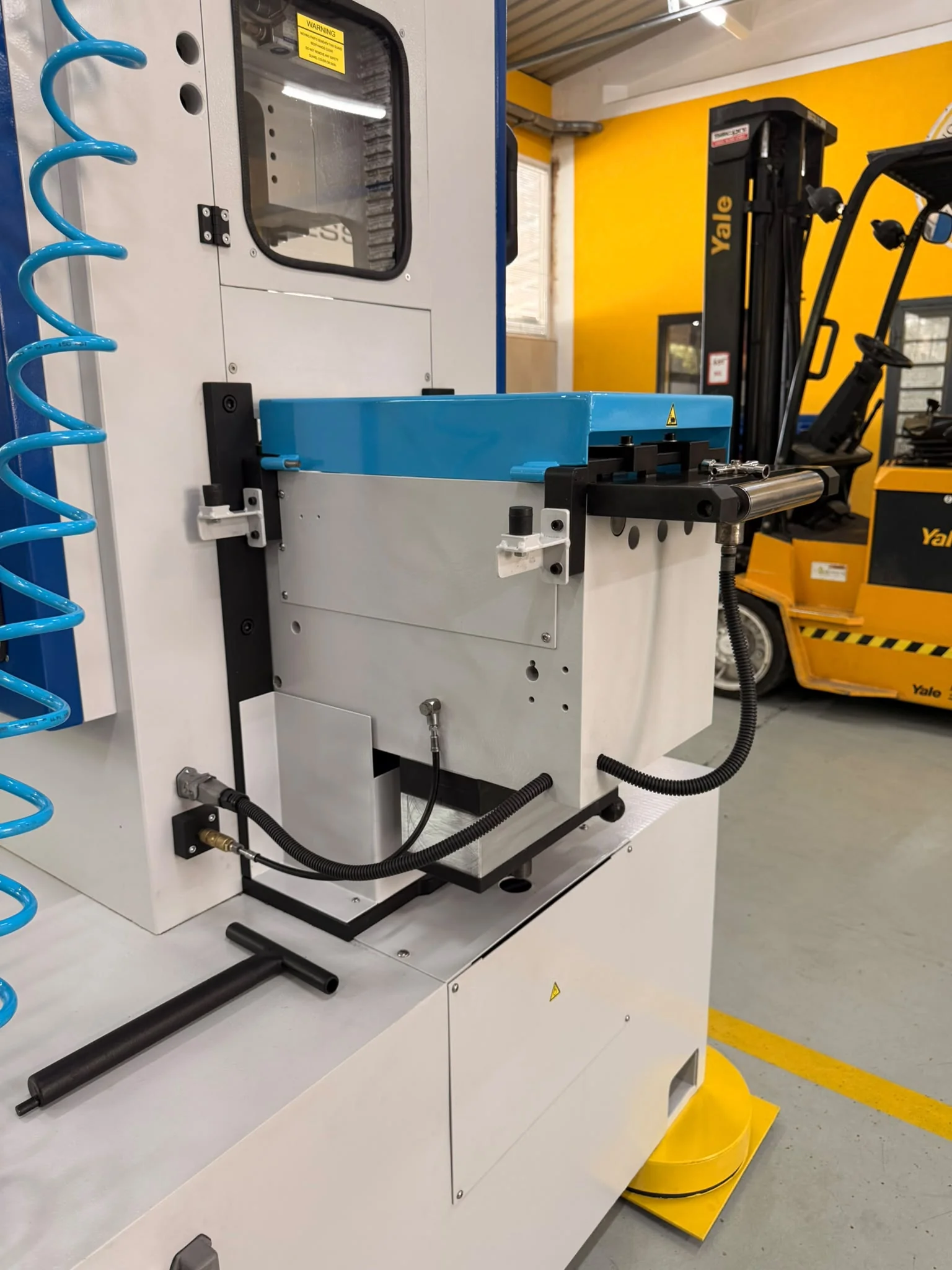

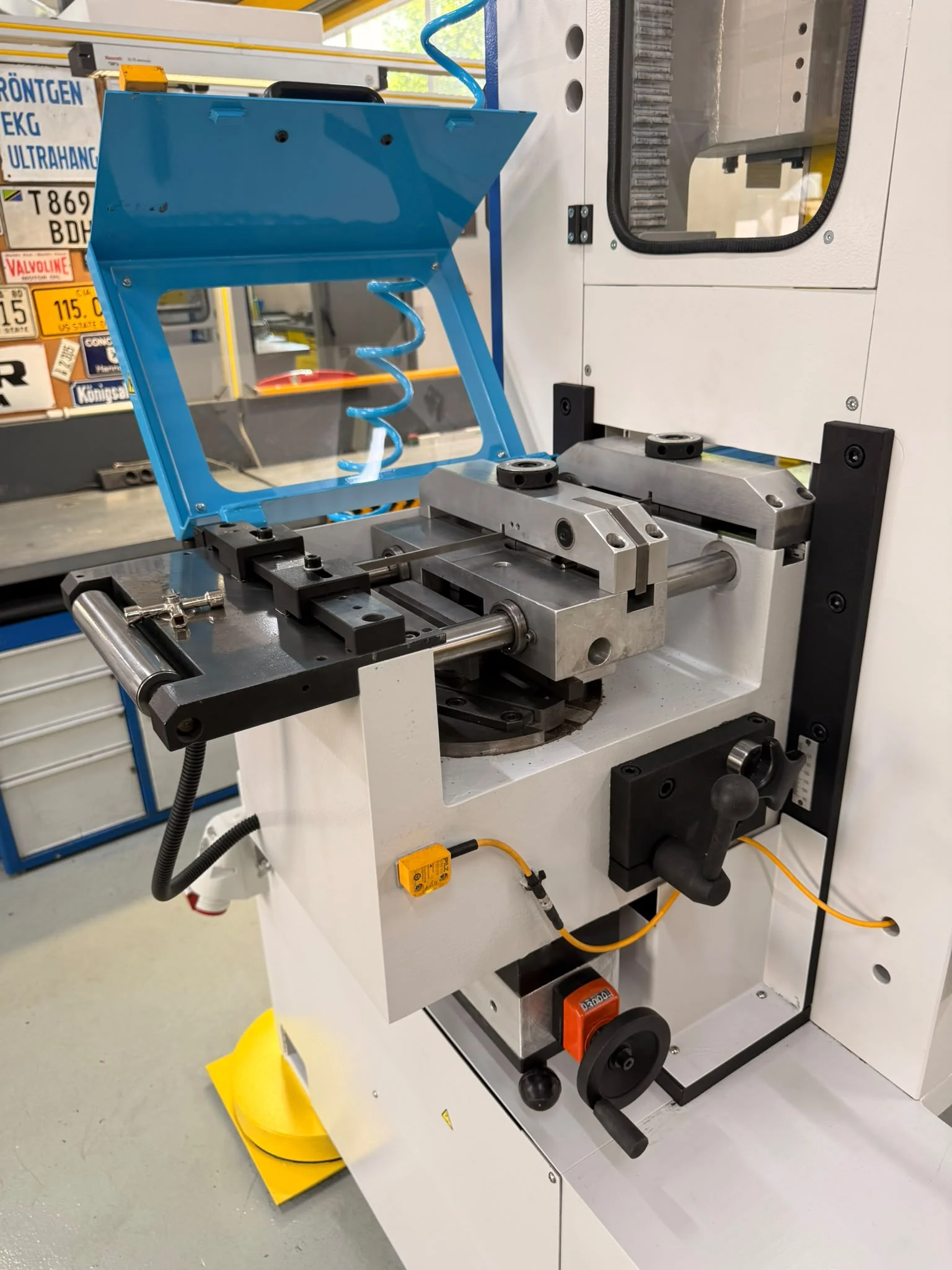

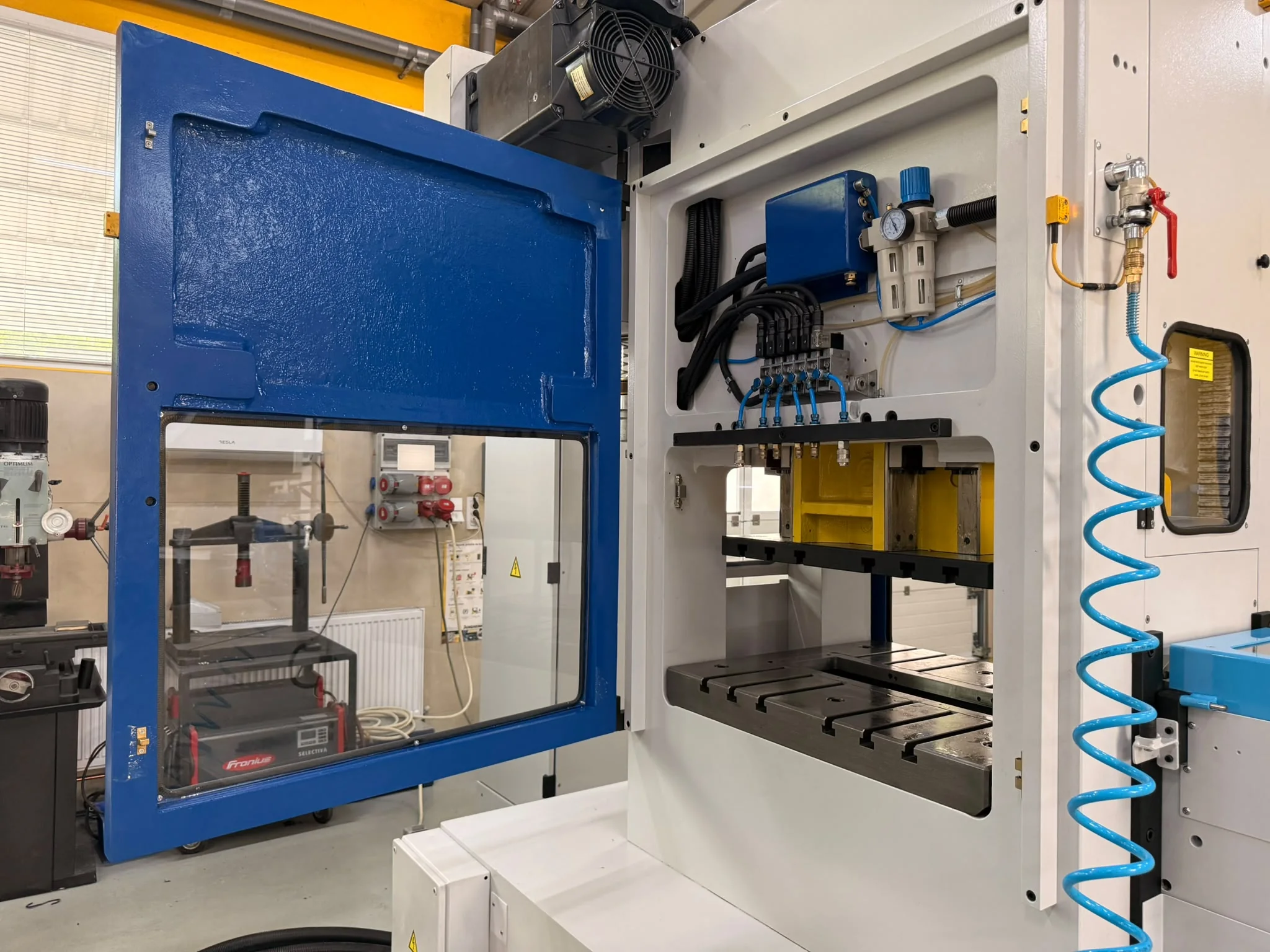

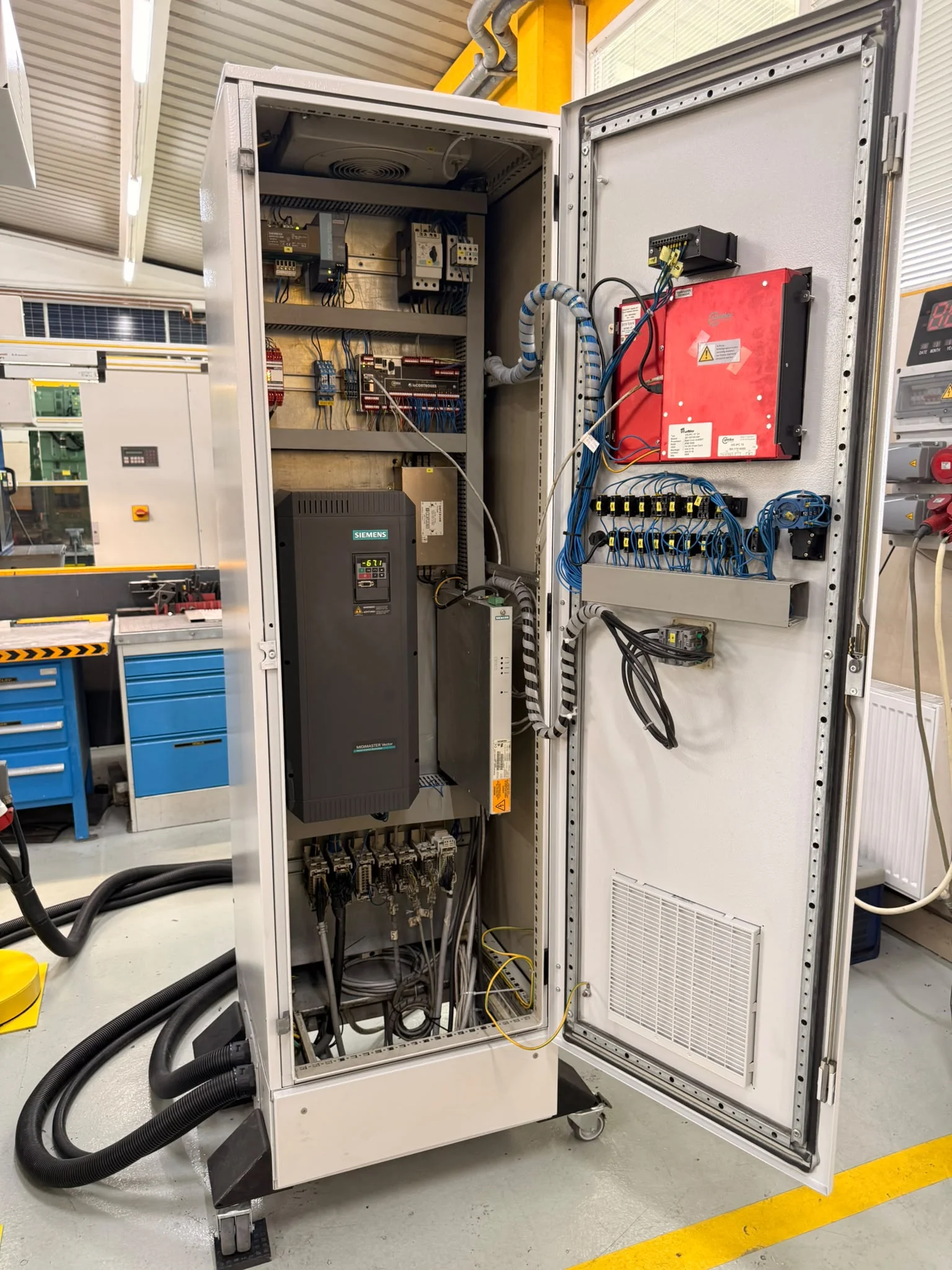

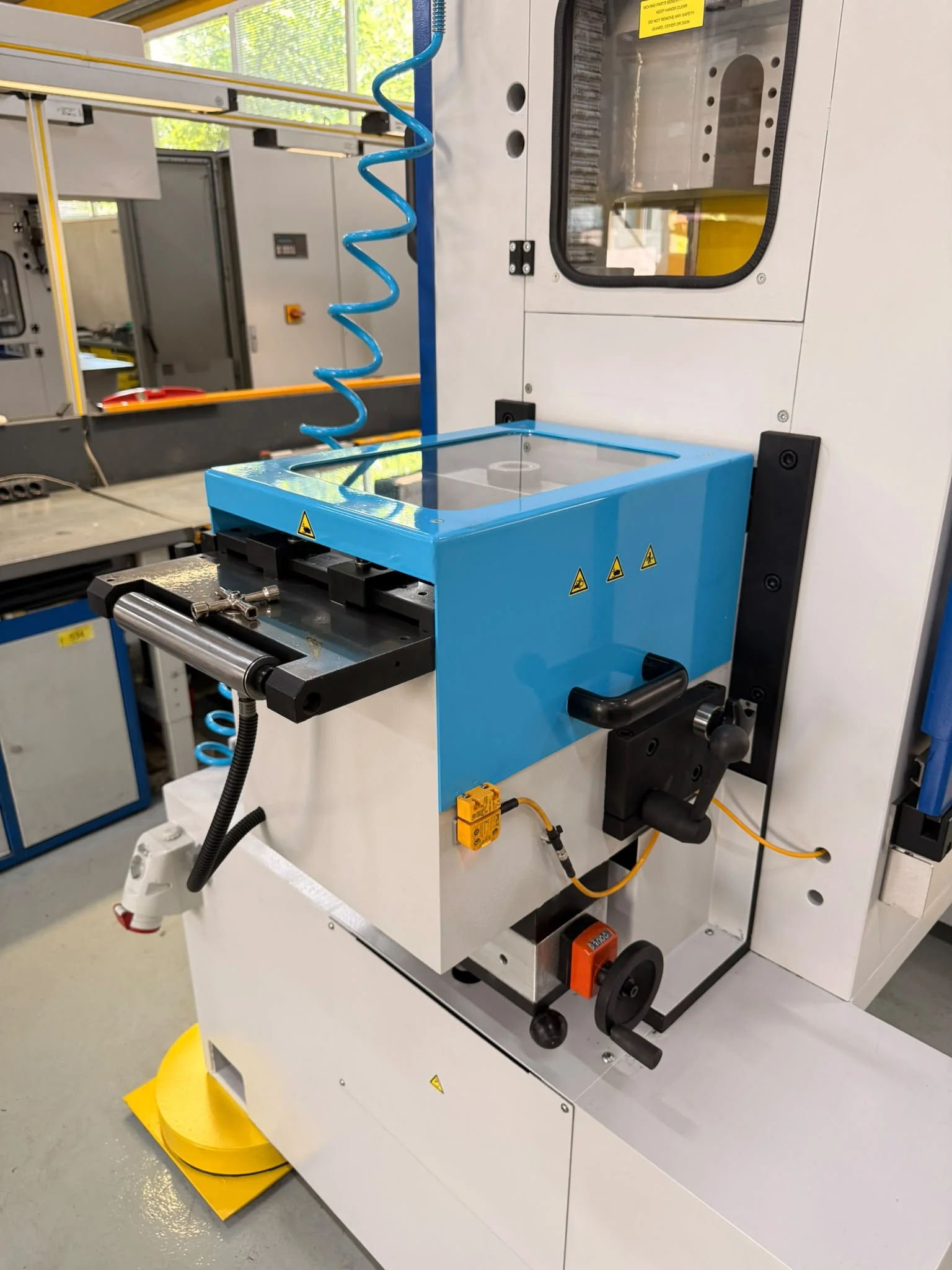

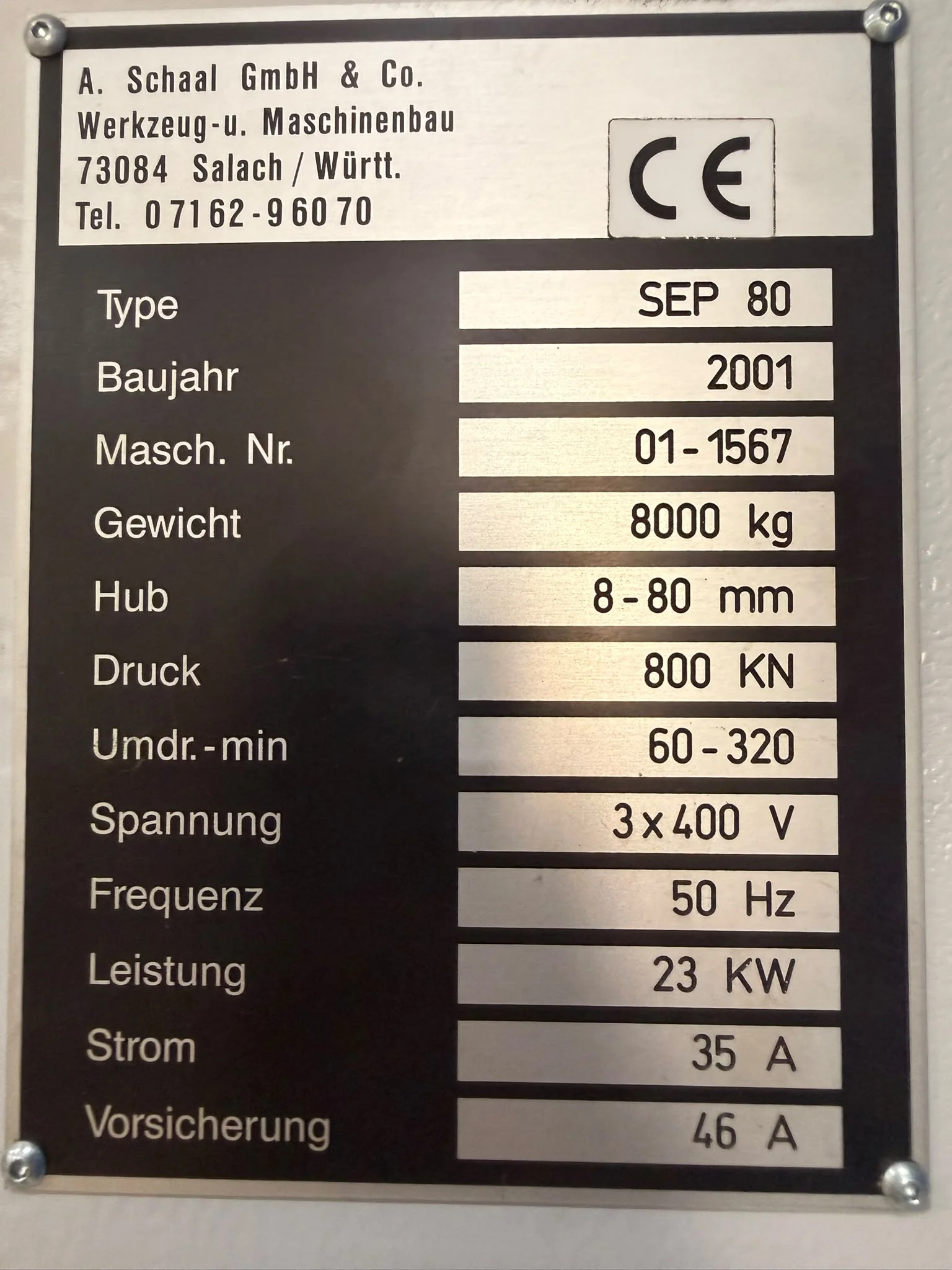

Rahmen und Führung sind bei dieser Einheit auf Wiederholgenauigkeit ausgelegt: ein steifer Zweiständer-O-Rahmen aus schwingungsdämpfendem Grauguss, mit dem Stößel in spielfreien 6-Punkt-Rollenführungen. Die Kraftübertragung erfolgt über einen Schwungradantrieb mit pneumatischer Kupplungs-Brems-Kombination. Das Baujahr ist 2001. Steuerung und Schutz - elektronisches Steuerungssystem Unidor für wiederholbare Hubgenauigkeit und schnelles Einrichten; integrierte Werkzeugsicherung, die Werkzeuge vor Schäden durch Fehlvorschub oder falsche Teilelage schützt, was Stillstandszeiten und Werkzeugkosten senkt. Kenndaten - Presskraft 800 kN (80 Tonnen); 60 – 320 min⁻¹; Stößelhub verstellbar 8 – 80 mm; Stößelverstellung 80 mm; Stößelfläche 700 × 500 mm; Aufspannplatte 830 × 700 mm bei 80 mm Dicke; Tischöffnung 500 × 200 mm; Banddurchlaufhöhe 120 ± 40 mm; Antriebsleistung 21.5 kW; Gewicht 8,000 kg; Stellfläche 1,500 × 2,000 mm bei einer Höhe von 2,885 mm. Der automatische Bandvorschub erfolgt durch den Zangenvorschubapparat SZV 302, für Band von 10 – 270 mm Breite und 0 – 4 mm Dicke. Schaal SEP 80, Ref.-Nr. 14126.
